WYZENBEEK耐磨試驗機是檢測織物對標準摩擦介質等曲面摩擦運動的耐磨性能,特別適合汽車裝飾及家具用紡織品耐磨性測試。在日常使用時織物會和周圍事物發生摩擦,長久摩擦?xí)?dǎo)致表面破損,因此在這類產品出廠前需要對其進行耐磨試驗織品耐磨性測試。
我司研發團隊最新研發了一款WYZENBEEK耐磨試驗機,可以符合ASTM D4157、ASTM D3597、ISO12402-7、SAE J1948等標準。彩色觸摸屏顯示操作,中、英文界面,菜單式操作模式。這款耐磨試驗機包括底板、頂板、動力摩擦機構、耐磨調整機構,鎖緊機構、下殼體、上殼體;其中,在底板和頂板之間設有下殼體,在頂板上設有上殼體,底板上設有動力摩擦機構,動力摩擦機構與耐磨調整機構連接,耐磨調整機構設置在頂板上,在動力摩擦機構上設有鎖緊機構;動力摩擦機構包括電機、偏心輪、連桿、搖臂、軸A、連接塊、擺筒;其中,電機的右側連接有一偏心輪,偏心輪通過連桿與搖臂連接,搖臂向上與軸A連接,軸A的兩端通過連接塊分別與軸A上方的擺筒37兩端連接;耐磨調整機構包括固定座、導向桿、調節裝配、限位塊、軸B、墊塊、固定板、吸塵管;其中,在動力摩擦機構的擺筒上等間距地設有四個固定座,每個固定座上垂直向上連接有一導向桿,導向桿外連接有一調節裝配,調節裝配的前端固定連接在限位塊上,調節裝配的后端穿接在軸B上,在調節裝配之間的限位塊上穿接有三個墊塊,限位塊和軸B與左右兩側的固定板連接,左右兩側的固定板固定連接在頂板上,在左右兩側的固定板之間還對稱連接有吸塵管;鎖緊機構包括安裝條、鎖緊組件A、鎖緊組件B、鎖緊組件C、鎖緊組件D、鎖緊組件E、控制手柄;其中,在動力摩擦機構的擺筒前后兩側各設有一安裝條,安裝條的左右兩端各連接有一鎖緊組件A,鎖緊組件A之間連接有鎖緊組件B,在鎖緊組件A內側的鎖緊組件B53上連接有鎖緊組件C,鎖緊組件C固定連接在擺筒的下面,在擺筒右側的鎖緊組件A和鎖緊組件C之間設置有鎖緊組件D,在連接塊內側的軸A上設置有鎖緊組件E,鎖緊組件E上安裝控制手柄。
作為對本實用新型所述的WYZENBEEK耐磨試驗機的進一步說明,優選地,調節裝配包括調節支架、調節桿A、連接桿、調節桿B、荷載調節砝碼、試片夾組件B、調節桿C、張力調節砝碼、試片夾組件A;其中,導向桿內套接有調節桿A,調節桿A頂端通過連接件與連接桿的頂端連接,連接桿的底端固定連接在調節支架上,連接桿的中間連接有調節桿B,調節桿B穿過調節桿A并向后延伸,在調節桿B的末端與荷載調節砝碼連接,調節支架的前面連接有試片夾組件B,試片夾組件B的左側通過連接件與調節桿C連接,調節桿C的末端與張力調節砝碼連接,調節支架的后面連接有試片夾組件A。
通過將摩擦介質安裝在固定座,待耐磨試驗物安裝于調節裝配的試片夾組件A和試片夾組件B之間并夾持在擺筒上,通過調節裝配調整待耐磨試驗物的張力和荷載,使摩擦介質與待耐磨試驗物接觸,然后通過鎖緊機構控制擺筒的運動,進行耐磨試驗,擺筒通過與電機連接的偏心輪帶動連桿和搖臂運動,從而軸A和連接塊帶動擺筒運動,試驗過程中對待耐磨試驗物的張力和荷載控制簡單,只需增減砝碼即可,經過一定次數的摩擦后,可評定待耐磨試驗物的斷裂強度。

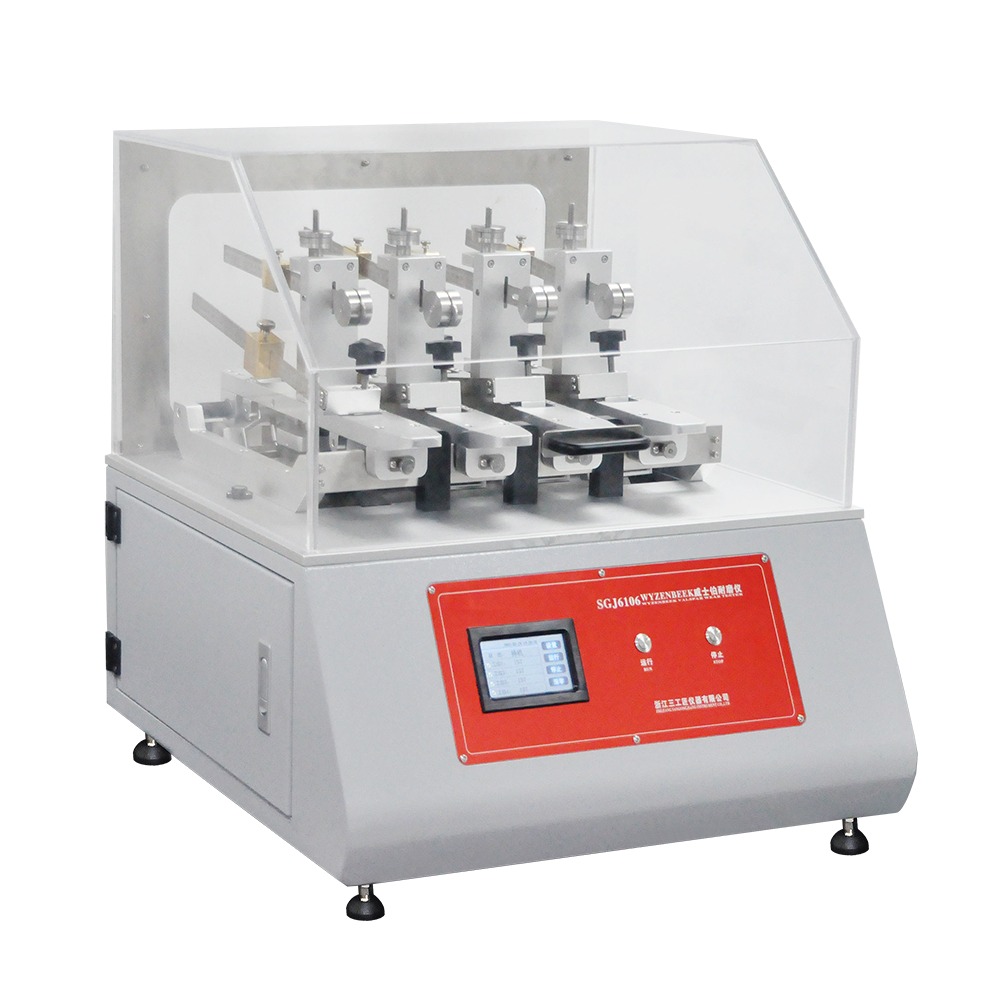

SGJ6106 Wyzenbeek威士伯耐磨儀
儀器用途:
Wyzenbeek耐磨儀,檢測織物對標準摩擦介質或金屬網 等曲面摩擦運動的耐磨性能,特別適合汽車裝飾及家具用紡織品、皮革等材料的耐磨性測試。
符合標準:
ASTM D4157、ASTM D3597、ISO12402-7、SAE J1948等標準。
