點擊量：
分享色牢度(Color fastness)又稱染色牢度、染色堅牢度。是指紡織品的顏色對在加工和使用過程中各種作用的抵抗力。根據試樣的變色和未染色貼襯織物的沾色來評定牢度等級。
紡織品在其使用過程中會受到光照、洗滌、熨燙、汗漬、摩擦和化學藥劑等各種外界的作用，有些印染紡織品還經過特殊的整理加工，如樹脂整理、阻燃整理、砂洗、磨毛等，這就要求印染紡織品的色澤相對保持一定牢度。
線縫能否被燙得平整不僅與面料性能直接相關，而且可利用后整理工藝改善它。因此，裁剪前預測一塊面料的線縫熨燙性能是非常重要的，這樣,在必要的時候可以采取一些補救措施。該測試儀可以評價織物在熨燙條件下的特征表現。
普通的燙衣機不適合用來作為標準的測試方法，這是由于在蒸汽熨燙方式下它們之間的結果存在著很大的差異性。Sirolan熨燙性能測試儀得到的結果與使用可控制蒸汽壓燙機測試的結果存在著相互關系，并且前者的結果幾乎沒有什么變化，更加一致可靠。測試原理已經被國際羊毛紡織局（IWTO）所接受并作為IWTO草案TM42“Crease Pressing Performance Test（熨燙褶裥性能測試）”。
試樣經調濕、折疊、熨燙、回復后，測量其褶裥回復角。可以利用褶裥回復角的大小來預測是否會發生線縫“鼓起”的現象。結合面料的其他性能比如單位面積重量、成型性，褶裥回復角可以用來預測縫跡的熨燙外觀。
在紡織染料升華色牢度試驗中白襯布的原料和物理特性對試樣沾色程度有重要的關系。用分散染料染色的尼龍、滌綸、三醋酸纖維、粘膠纖維和純棉布作襯布進行了研究 ,沾色比較重的是滌綸織物。 在加熱過程中 ,某些白襯布稍有變色、沾色 ,如尼龍織物經加熱后稍有變黃的現象。襯布對升華色牢度試驗影響還與襯布的物理特性有關。由于加熱試驗時間僅為 30秒 ,熱能經過襯布傳導至試樣 ,襯布的厚度、密度都將影響熱量轉移至試樣。 我們分別在 150℃、 180℃和 210℃條件下 ,以藍、紫、桔等不同色澤的醋酸纖維織物進行試驗30秒 ,夾層用純棉白襯布 (厚約 0. 14 mm)和三醋酸纖維 (厚約 0. 028 mm) ,采用一、二、三層襯布疊加的三種形式進行試驗 ,其結果是僅與試樣接觸的襯布受到沾色 ,而三塊襯布疊加的試驗沾色稍有減輕;襯布的厚度在 0. 1～ 0. 6 mm范圍內對升華色牢度的影響較小。
我司研發一款YG605B熨燙升華色牢度儀，主要用于測定各類有色紡織品的顏色耐高溫作用的能力和紡織品的顏色耐熱壓及熱滾筒加工的能力。從而為合理選用染料確定印染工藝參數提供依據，也可用來檢測印染成品質量。

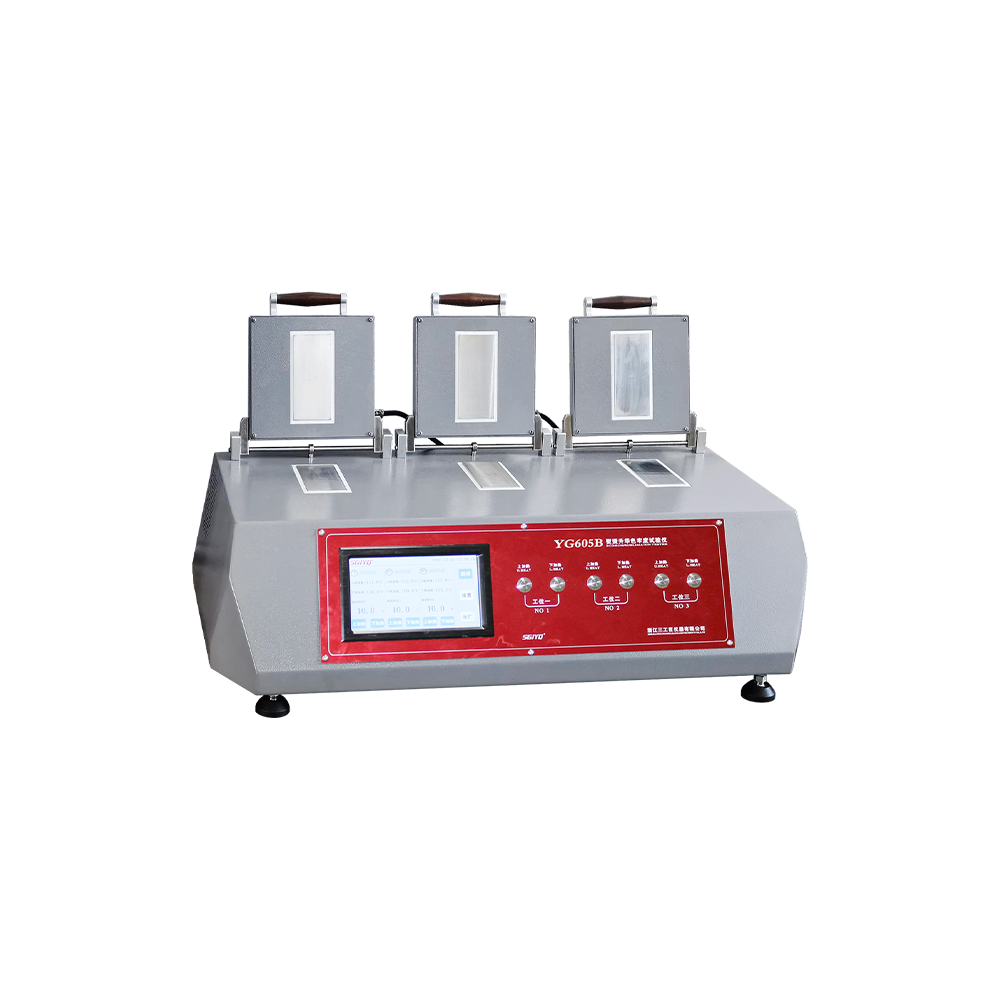

YG605B熨燙升華色牢度儀
儀器用途：
用于各種紡織品耐熨燙升華色牢度測試。
符合標準：
GB/T5718、GB/T6152、FZ/T01077、ISO105-P01、ISO105-X11等標準。
產品特點：
1、單片機程序控制溫度與時間，具備比例—積分（PID）調節功能，溫度不過沖，測試結果更加準確；
2、進口表面溫度傳感器控溫精確；
3、全數字可控電路，無干擾；
4、大屏彩色觸摸屏控制顯示，中、英文菜單操作界面；
